WS2812B ledejä

Kokeilin ensimmäistä kertaa eläissäni ebaysta ostamista. Tilasin 100kpl WS2812B ledejä, ihan kohtalaisen hyvään hintaan. Ainoa huono puoli on, että toimitusaika on luokkaa kuukausi. Noh ompahan aikaa suunnitella mitä noista tekee.

WS2812B on siis RGB-ledi, jossa on sisään rakennettuna ohjainchippi. Ledistä on usemapia versioita ja tämä minun tilaama versio on asennettuna pienelle jäähdytyslevynä toimivalle alumiinilevyn kappaleelle. Ledi itsessään on neljä pinninen (data-in, data-out, +5v ja gnd). Alumiinisessa taustalevyssä on kuitenkin kuusi pinniä, koska käyttöjännitteellekin on omat IN ja OUT-pinnit.

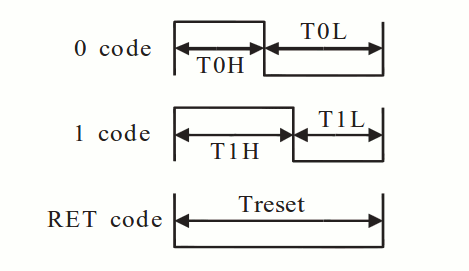

Jokainen ledi vaatii 24-bittisen komennon (yksi 8-bittinen pätkä R,G ja B värille) ja ohjauskoodi on data transfer timedatasheetin mukaan todella nopeaa! Jopa niin nopeaa, että (teoriassa) 16MHz arduino ja arduinon oma koodi on liian hidasta ohjaamaan noita. Onneksi kuitenkin ilmeisesti sequence charthiukan hitaampikin nopeus riittää ja löytyy valmiita kirjastoja, jotka käyttävät nopeampaa koodia.  Ledeissa on myös piiri, joka muodostaa signaalin uudestaan, jolloin virheet eivät keräänny signaaliin pitkässäkään lediketjussa. composition of 24bit data Katsellaan ohjausta tarkemmin sitten koodissa ja kun pääsen testaamaan itse ledejä.



Mielessä olisi siis rakentaa noista ledeistä kello seinälle, vähän niin kuin taulu tai ehkä infinity-mirror tyyppinen ratkaisu, en ole viellä päättänyt. Periaatteessa kuitenkin ohjaukseen arduino (tai mahdollisesti jotain nopeampaa) ja RTC-kello, ehkä myöskin ESP8266, jolloin kelloa voi ohajata netin kautta ja sen saa pysymään NTP:n avulla oikeassa ajassa.
