Sähköä ilmassa ja valoa katossa

Rakentelin tuossa sarastevaloa hiukan erillaseen kuosiin. Entinen oli kylmän valkoista ledinauhaa ja seinässä katonrajassa kiinni. Nykyinen on lämpimämmän valkoinen ja kiinnitetty lack hyllyn yläpintaan jolloin valo tulee epäsuorasti katon kautta. Lisäksi virtalähde on vaihtunut, mutta muuten systeemi on sama kuin ennenkin.

Siinä kolvaillessa johtoja huomasin mielenkiintoisen yksityiskohdan, osa ledeistä syttyi, jos koskin johtimiin samaan aikaan, kun kosketin kolvilla jotain muuta kohtaa johtimessa. Sama tapahtui valmiissa kytkennässä vaikka ledit olivat off-tilassa, mutta virtalähde oli verkossa kiinni.

Ensimmäinen ajatus oli että kyseessä on 50Hz häiriö ja DS1Z_QuickPrint2oskilloskoopilla mittaillessa asia vahvistui.  Kuvassa ei itse asiassa edes ole ledinauhaa vaan pelkästää sormella kosken oskilloskoopin proben kärkeen ja tulos on 100V, 50Hz siniaalto! Mittailin nauhasta useammastakin kohti, mutta en muita kuvia laittanut, koska ne käytännössä ovat samanlaisia, jännite vain muuttuu. Tässä kirjoitellessa tajusin yhden jutun, minulla on oskilloskooppi kiinni maadoittamattomassa pistorasiassa ja se vaikuttaa mittauksiin. Kävin mittaamassa saman keittiössä missä on maadoitus ja voltti määrä tipahti vajaaseen pariin volttiin, mutta edelleen selkeä 50Hz siniaalto.

“Hauskaa” asiassa on se, että ensimmäinen ajatus tuossa vaiheessa oli että kyllä nyt säteily hörhöt innostuu ja Vesa Linja-aho joutuu (taas) rauhoittelemaan villeimpiä hörhöjä.

50Hz häiriötä on nykymaailmassa käytännössä kaikkialla missä verkkovirtaa vain on. 50Hz aallonpituus (tyhjiössä/ilmassa) on \frac {c}{50Hz}\approx \frac {300\:000km/s}{50Hz} \approx 6\:000km . Niili ja Amazon joet ovat vain hiukan pitempiä! (Jossain maissa on 60Hz käytössä) eli aikasta pitkäaaltoista kamaa!

Virtaa ei tullut mitattua, vaikkakin ehkä sen jossain vaiheessa kokeilen mitata.



Mistä sitten videolla näkyvä ilmiö johtuu? Lyhyesti sanottuna ledinauha ja ihmiskeho toimii antennina ja kolvista/oskilloskoopista/jännitelähteestä on reitti maahan ja toisena “johtimena” toimii 50Hz sähkömagneettinen aalto, joka saa elektronit liikenteeseen “antennissa”.

Onko tästä sitten haittaa? Tässä tapauksessa ei, häiriö signaali on kyllä kytkennässä, mutta muutama nano/mikroamppeeri ei haittaa mitään, kun ledinauha itsessään imaisee päälle 5A virtaa. Teoriassa häiriö jännite voisi helpostikin saada jänniteohjatut mosfetit väärään tilaan, mutta käytännössä alasvetovastukset pitävät mosfetit oikeassa tilassa. Monessa muussa sovelluksessa 50Hz haittaa paljon enemmän vrt esimerkiksi kitaravahvistin, joista joskus kuuluu 50Hz hurina.

Asiassa olisi kirjoitettavaa vaikka useamman kirjan verran (EMI/RFI/common mode interference), mutta antaapa toistaiseksi olla näin yleisellä tasolla.

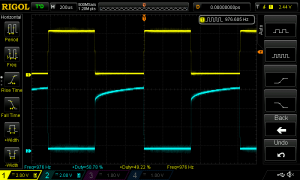

Keltainen on gate signaali ja sininen ledi-nauhan gnd
DS1Z_QuickPrint9
Keltainen on mosfetin gate ja sininen on virtalähteen plus napa.

Mittilöin aikani kuluksi samalla PWM-signaalin ledeistä ja mosfeteistä. Signaali näyttää häiriöiseltä, mutta pannaa suurin osa halvan virtalähteen syyksi, jota ei voi “hiljaiseksi” sanoa.

Hyvän kuvan virtalähteestä saa kuvasta. Reilun 5A kuorma, kun PWM-signaali on +5V. Melkoista pörinää, mutta niin kuin sanoin kyllä se  ledeille kelpaa ja ohjainkin näköjään kestää moisen.

Tämän ledinauhan värilämpö on paljon miellyttävämpi kuin edellinen, joka oli todella kylmä! Vertailun vuoksi molemmista nauhoista kuva. Kamera valehtelee molemmissa kuvissa, kylmä näyttää kylmemmältä kuin onkaan ja ei toi lämminkään oikea ole, vaikkakin lähempänä onkin.IMG_20150808_200357wpid-img_20141220_155657.jpg



Entäs sitten ne säteilyhörhöt ja sähköallergikot?  Noh… Toivottavasti he löytävät hyvä psykologin. En siis tarkoita, että he olisivat hulluja tai mielisairaita, jotka huijaavat oireensa. Oireet sähköallergiassa ovat erittäinkin todelliset, mutta todennäköisyys, että ne johtuisivat sähköstä on aika pieni.







ESP8266 moduli

Tällä kertaa käsissä pikkuruinen ja edullinen WLAN-moduli ESP8266.  Kuvassa on myös nRF24L01(+)-moduli josta juttua tuonnempana, kunhan ehdin testata sitä. ESP8266 on tuhottoman suosittu, siitä löytyy juttua vaikka kuinka paljon netistä, mutta lisätään silti pätkä.

ESP8266 & nRF24L01(+)
Vasemmalla ESP8266 ja oikealla nRF24L01(+)

Modulilla on yllättävän pitkä toiminta säde. Hiukan avustettuna jopa reilu neljä kilometriä! (mm. CNLohr youtubessa on tehnyt videon asiasta) Todellinen ja käyttökelpoinen etäisyys on kuitenkin huomattavasti lyhyempi, en ole kuitenkaan itse sitä mitenkään testannut. Luultavasti modulin omalla antennilla ei kovin kummoisia etäisyyksiä saa aikaiseksi.

Moduli toimii 3.3v jännitteellä ja vaikka joissain paikoissa sanotaan, että sen datapinnit sietävät 5v volttia, päätin kuitenkin olla IMG_20150216_133915kokeilematta asiaa. Moduuli ei ole erityisemmän koekytkentälevy ystävällinen, joten tein adapterin sitä varten.  ESP8266_V091

Kuvassa on pinni järjestys.GND maahan ja Vcc 3.3volttiin. CH_PD pitää myös olla 3.3voltissa. RX ja TX vastaaviin pinneihin USB to serial adapteriin. Käytin arduino IDEä terminaali ohjelmana.



esp8266 ap
WLAN verkon teko ESP8266 modulilla. Näillä asetuksilla mitään verkolla ei voi tehdä, mutta siihen voi liittyä.

Modulia ohjataan AT-komennoilla (Vanhat parrat muistavat  AT-komennot modeemien aikakaudelta).  Kuvissa on kaksi eri versiota yhteydestä toisessa tehdään WLAN, johon voi kytkeytyä, mutta jossa ei viellä tuossa vaiheessa voinut tehdä mitään muuta.





Toisessa kuvssa liitytään omaan WLANiin ja  haetaan serveriltä tiedosto. Itse yhteyden muodostusta kuvassa ei ole, mutta listaan komennot tähän.



Siirrytään “station” moodiin, jolla päästään liittymään WLANiin.

AT+CWMODE=1

Seuraavaksi liitytään WLANiin

AT+CWJAP="ssid","password"
esp8266 get test
Tiedoston haku ESP8266 moduulilla.

IP numeron voi halutessaan tarkistaa komennolla

AT+CIFSR

Jatko on kuvattu kuvassa. Haettu tiedosto sisältää vain “Success!!!”.  Ennen tiedoston sisältöä kerrotaan kuinka paljon tietoa on tulossa. Tässä tapauksessa “+IPD,10: ” tarkoittaa, että tulossa on 10 merkkiä.

Käytin Vaasan Haclabin ohjeita yhteyden tekemisessä. Selvillä on vasta ihan perusasiat tästä modulista ja sen mahdollisuuksista.



Pieniä ideoita on mielessä, esimerkiksi tuon sarastevalon muuttamista webin puolelta ohjattavaksi, mutta mitään varmaa ei viellä ole mielessä.





http://wiki.iteadstudio.com/ESP8266_Serial_WIFI_Module

https://nurdspace.nl/ESP8266

http://www.esp8266.com

https://github.com/nodemcu

http://www.electrodragon.com/w/ESP8266

Vaikeakäyttöinen herätyskello

Miltä kuulostaisi herätyskello, jonka herätysaika asetetaan  binäärikoodilla ja jonka kellonaika tarkistetaan kytkemällä kello USB-piuhalla kiinni tietokoneeseen?IMG_20141221_224506 Ei kovin käyttäjäystävälliseltä? Sellaisen kuitenkin rakensin 😉 Herätyskin toimii yhdellä ainoalla punaisella ledillä.

Fiksuimmat ovat ehkä jo pelkän kuvan perusteella tajunneet, että kyseessä on vielä vaiheessa oleva projekti. Valmistumassa on siis sarastevalo. Tämän hetken ohjaimena toimii arduino micro ja kellona TINY-RTC.  Herätysaika  tai siis sarasteaika asetetaan taustalla näkyvällä reikälevyllä olevilla DIP-kytkimillä. Valmiissa sarastevalossa on toki paljon helpompi tapa asettaa herätys.

TINY-RTC moduulissa on rtc-kello(DS1307), eeprom-muistia(AT24C32) ja paikka lämpötila anturille (DS18B20). Muistia en luultavasti käytä, kun lopullinen tarkoitus on tehdä koko paketti omalle piirilevylle. Lämpötila-anturikin taitaa jäädä käyttämättä, vaikka sekin olisi aika helppo tapaus.

Minulla on muistakin RTC-moduleita, jotka on tilattu halvalla DX.com:ista. Tosin niitten osalta näyttää tilanne siltä, että ne eivät toimi luotettavasti.

A7D-kytkimillä saa asetettua aika monta tilaa, jotka eivät ole sallittuja kellonaikoja. Pitää kehittää jotain järkevää tai järetöntä niille asetuksille. Periaatteessa käänteinenkin sarastevalo olisi kiva, ts. illalla valot sammuisivat hiljalleen.

Tarkoituksena olisi ohjata ledinauhaa katonrajassa, nauha on jo seinällä, mutta se on niin kylmää valoa, että se menee vaihtoon tai mahdollisesti rinnalle tulee toinen lämpimämpää valoa antava nauha. Mahdollisesti myös piilotan nauhan jonkinlaisen listan avulla, mutta katsotaan sitä jossain vaiheessa.



Edit: Kuulema oikea termi mahtaa olla sarastusvalo, mutta milloinkapa minä olisiin puhunut täysin oikeilla termeillä?
